Данный тип компенсаторов предназначен для сопряжения участков бетонирования напорного трубопровода, разделенных осадочным швом.

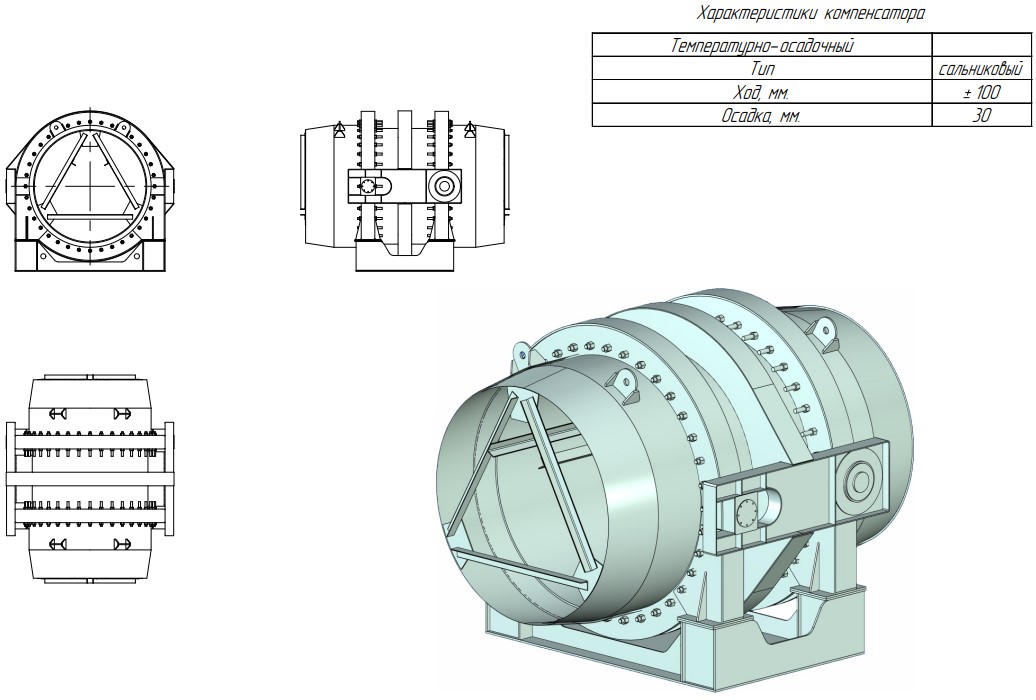

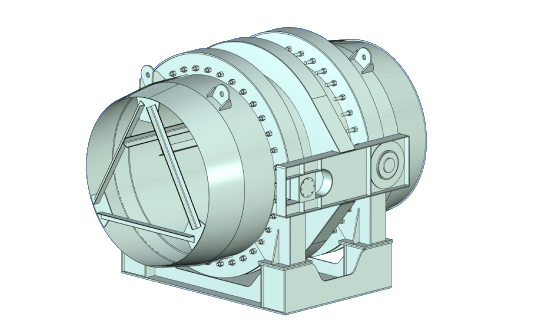

Температурно-осадочный компенсатор состоит из переходного звена, которое помещено между сопрягаемыми участками металлического напорного водовода, снабженного обетонировкой. При этом, переходное звено соединено с концами сопрягаемых участков посредством шарнирных соединений. Зазоры между переходным звеном и сопрягаемыми участками напорного водовода не уплотнены. Переходное звено помещено внутрь камеры, стенки которой выполнены из железобетона заодно с обетонировкой сопрягаемого участка напорного водовода. По внутреннему контуру камеры со стороны осадочного шва установлено уплотнение, которое контактирует с поверхностью закладной детали обетонировки сопрягаемого участка напорного водовода, В нижней части камеры имеется магистраль для слива из нее воды. Верхняя часть камеры оснащена воздушным клапаном и герметичным люком для обеспечения попадания в камеру при ее ремонте и осмотре. Камера и сопрягаемый участок напорного водовода соединены перепускной магистралью.
Принцип работы: при заполнении напорного водовода водой она через перепускную магистраль и зазоры попадает в камеру и заполняет ее. Под действием давления воды уплотнение прижимается к поверхности закладной детали, замоноличенной в обетонировке сопрягаемого участка напорного водовода. При непрерывной осадке сопрягаемых участков напорного водовода и температурных деформаций происходит поворот переходного звена в шарнирных соединениях. Переходное звено необходимо, кроме того, и для сохранения режима потока в напорном водоводе. При этом переходное звено уравновешено за счет давления воды в камере и не испытывает внутреннего давления. Поскольку концы сопрягаемых участков и переходное звено работают практически в безнапорном режиме, на изготовление их идет значительно меньше металла. Кроме того, отсутствуют уплотнения, которые ограничивали бы угол поворота переходного звена.
Температурно-осадочные компенсаторы применяются в гидротехническом строительстве при сооружении ГЭС, гидроаккумуляционных электростанций и насосных станций.
Заказать температурно-осадочный компенсатор вы можете в отделе продаж ООО «Хиимаш» по электронной почте: marketing@penzahim.ru. У нас имеется большой опыт в проектировании и изготовлении компенсаторов такого типа.
